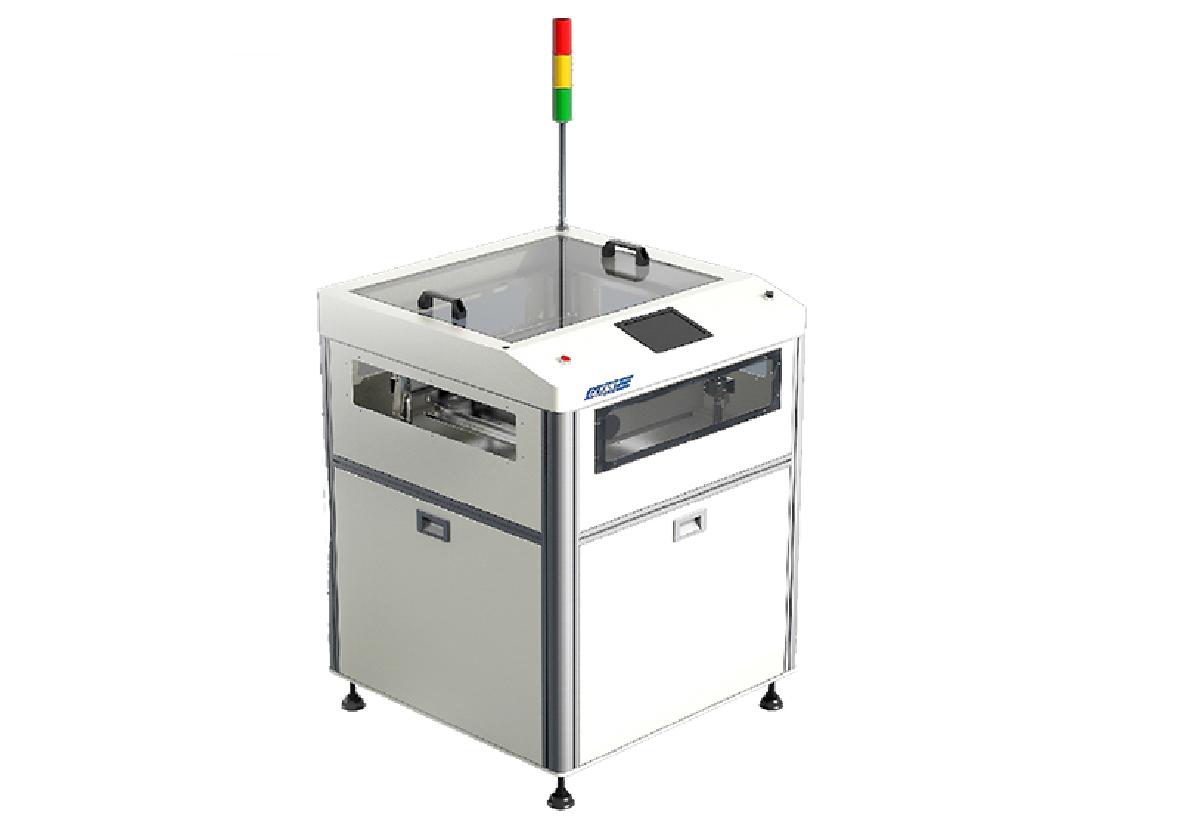

转角机

关注次数:

商品类型:表面贴装设备周边系列

产品描述:用于SMT的转弯处或交叉点上,以改变PCB的流向,达到改变流向、分流、汇流及分选目的。

下载列表:

咨询电话:051265650260

用途:
用于SMT的转弯处或交叉点上,以改变PCB的流向,达到改变流向、分流、汇流及分选目的。
Aoolication:
Change,separate,combine or select flows at the corners or
intersections of a SMT line.
特点: Feature:
a)PLC控制系统。 a)PLC Control System
b)可任意设定顺转,逆转,L型,T型,X型等模式。 b)Mode available:clockwise,anticlockwise,L-type,T-type and X-type
c)具有直通功能。 c)Pass through function



转角机-移载式转角机-接驳式
Model型号GTU-320GTU-460
Overall Dimension机台尺寸(L)600*(W)600*(H)1200mm(L)850*(W)850*(H)1100mm
Track width传送宽度Min50-Max320mmMin50-Max460mm
PCB Size(L*W)PCB尺寸(L*W) Min50*50-Max400*320mm   Min50*50-Max460*460mm
Conveyor Height传送高度920±30mm920±30mm
Orbital docking轨道对接轨道平移式前后翻转接驳式
Cycle循环周期12S8S
Power supply电源电压220V 50HZ220V 50HZ
Air supply设备气源0.4-0.6MPa0.4-0.6MPa
Conveyor Direction传送方向 从左至右 从左至右
Power Consumption设备功率1.0KW1.0KW
Transfer speed传送速度0~8M/min0~8M/min
Deadweight载重量3.6KG Max3.6KG Max
Weight本机机重about160Kgabout243Kg
Control System控制方式PLCPLC
